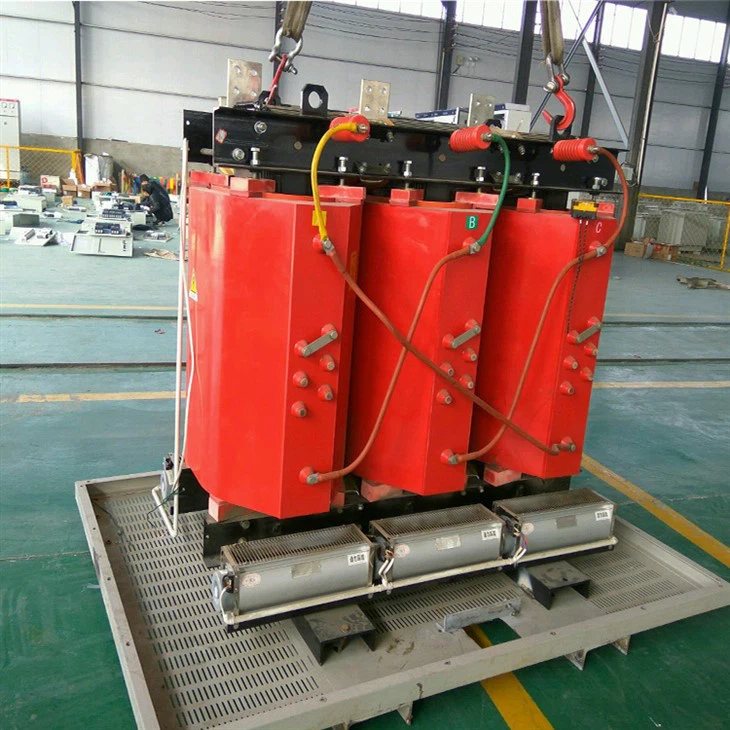

Transformador de distribución de tipo seco de 2,5 MVA

Hoja de datos del transformador de distribución de tipo seco de 2,5 MVA:

Potencia nominal: 2500 kVA

Frecuencia: 50 Hz

Voltaje primario: 11 kV

Voltaje Secundario: 400 V

Fase: Trifásico

Material de bobinado: Cobre/Aluminio

Material del núcleo: CRGO (orientado a grano laminado en frío)

Aislamiento: Clase F o H (según requerimiento)

Tipo de refrigeración: aire natural/aire forzado/aceite forzado

Grupo de vectores: Y/Yd11

Voltaje de impedancia: 6 por ciento

Eficiencia: 98 por ciento

Aumento de temperatura: Menos de 85 grados centígrados (según estándar)

Clasificación IP: IP00/IP20/IP23 (según el requisito)

Peso aproximado. 4000 kg (puede variar según el diseño)

Dimensiones: (LxAnxAl) 3400 mm x 1650 mm x 2100 mm (pueden variar según el diseño)

Estándares: IEC 60076, IS 2026, ANSI, etc. (según requerimiento)

Características del transformador de distribución de tipo seco de 2,5 MVA:

1. Es seguro, a prueba de fuego y libre de contaminación, y puede operarse directamente en el centro de carga.

2. Usando tecnología alemana. Alta resistencia mecánica, resistencia a cortocircuitos, pequeña descarga parcial, buena estabilidad térmica, alta confiabilidad y larga vida útil.

3. Baja pérdida, bajo nivel de ruido, notable efecto de ahorro de energía y libre de mantenimiento.

4. Buen rendimiento de disipación de calor y gran capacidad de sobrecarga.

5. Tiene buena resistencia a la humedad y es adecuada para trabajar en otros ambientes hostiles con alta humedad.

6. Cuenta con un completo sistema de monitoreo y protección de temperatura. El sistema de control de temperatura de señal inteligente puede monitorear y mostrar automáticamente las temperaturas de funcionamiento individuales de los devanados trifásicos.

7. Además, hay alarmas, disyuntores y otras configuraciones de funciones.

8. Tamaño pequeño, peso ligero, menos espacio y bajo costo de instalación. Características:

Proceso de producción de transformadores de distribución de tipo seco de 2,5 MVA

El núcleo de hierro está hecho de una placa de acero al silicio laminada en frío de alta calidad, que es una estructura de junta oblicua completa escalonada de 45-grados. Para mejorar la distribución del flujo magnético en la unión y reducir la energía de vibración del núcleo de hierro, se adoptan el proceso de corte de horquilla angular de hierro con núcleo de dos punzones de tres cortes y el proceso de corte de hierro laminado de cinco pasos. El núcleo de hierro está endurecido integralmente y la superficie está sellada con resina aislante, lo que puede reducir efectivamente la pérdida sin carga, el flujo sin carga y el ruido del núcleo de hierro.

Transformador de distribución de tipo seco de 2,5 MVA con núcleo de hierro

Las bobinas de alto voltaje están enrolladas con cables aislados clase F de alta calidad y materiales aislantes avanzados internacionales, y las bobinas de gran capacidad están equipadas con pasajes de aire de refrigeración en la dirección axial. La estructura tiene resistencia a los golpes de corriente, resistencia al cambio de temperatura, resistencia a las grietas y un excelente rendimiento de disipación de calor. Con una estructura de cilindro segmentado de múltiples secciones, tiene una fuerte resistencia a la presión y un bajo nivel de descarga parcial. Los moldes en espiral se llenan después del secado al vacío.

Todo el proceso de inyección y solidificación se completa en función de la curva de proceso creada previamente, y el control de proceso avanzado garantiza que no haya agujeros de aire ni agujeros en el carrete.

La bobina de bajo voltaje adopta una estructura de lámina, que resuelve de manera efectiva el problema de desequilibrio de amperios de la bobina de alta corriente de bajo voltaje. Por otro lado, la bobina de lámina no tiene el número de devanados del eje y el ángulo de hélice del número de devanados del eje, lo que elimina efectivamente la fuerza axial del transformador durante el cortocircuito, y la densidad de corriente en la bobina se puede ajustar a la dirección axial de acuerdo con la distribución de carga de la bobina de alto voltaje para garantizar que la fuerza radial se reduzca. El extremo de la bobina está sellado y curado con resina para evitar que entren diversos objetos extraños y humedad.

Transformador de distribución de tipo seco de 2,5 MVA Uso:

Una situación de trabajo que cumple los siguientes requisitos es una situación de trabajo normal:

1. Altura

La altitud no puede exceder los 1000 metros.

2. Temperatura ambiente

Temperatura más alta más 40 grados

Temperatura media diaria más alta más 30 grados

Temperatura media anual más alta más 20 grados

Temperatura más baja -30 grado (adecuado para transformadores exteriores)

Temperatura más baja -5 grado (adecuado para transformadores de interior)

3. forma de onda de tensión de alimentación

La forma de onda del voltaje de la fuente de alimentación es similar a una onda sinusoidal.

4. Simetría de la tensión de alimentación multifásica

La tensión de red conectada al transformador polifásico debe ser casi simétrica.
