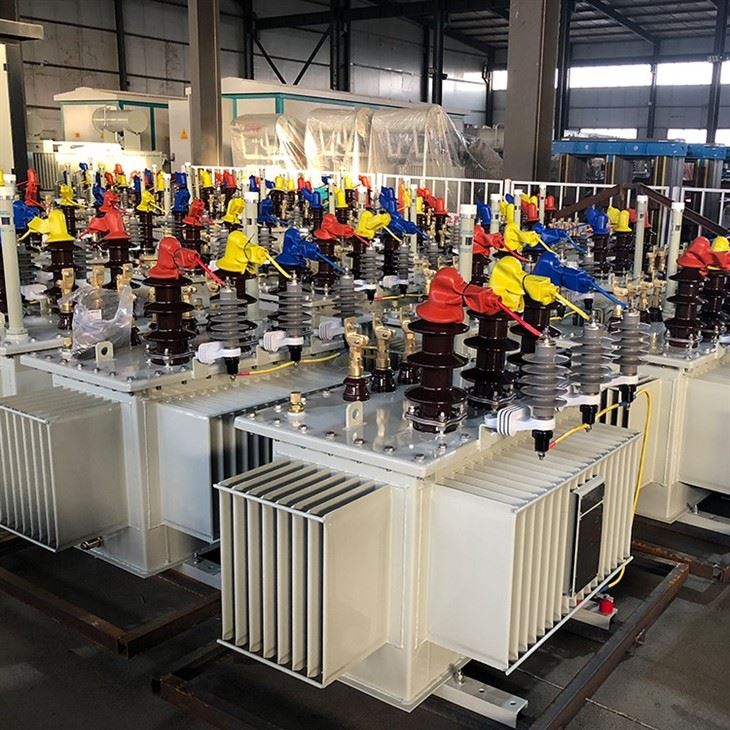

Transformador 200KVA

El transformador S11-M-200KVA adopta un tipo sellado completamente lleno de aceite sin tanque de almacenamiento de aceite. Debido a los cambios de temperatura y carga, el volumen de aceite del transformador se ajusta completamente mediante la elasticidad del tanque de aceite del transformador. Su pérdida sin carga es un 30% menor que la del S9 y tiene una fuerte resistencia a impactos de rayos y cortocircuitos. El efecto de ahorro de energía es más evidente y se reduce el tamaño externo del transformador. Actualmente es un nuevo producto de ahorro de energía en China. La reducción anual promedio de la pérdida sin carga es del 10% y la reducción promedio de la pérdida de carga es del 20%.

Los modelos de transformadores sumergidos en aceite de 10KV S11 más comunes son los siguientes: S11-M-30/10, S11-M-50/10, S11-M -63/10, S11-M-80/10, S11-M-100/10, S11-M-125 /10, S11-M-160/10, S11-M-200/10, S11-M-250/10, S{ {29}}M-315/10, S11-M-400/10, S11-M-630/10, S11-M -800/10, S11-M-1000/10, S11-M-1250/10, S11-M-1600 /10, S11-M-2000/10, S11-M-2500/10

1, Significado del modelo

S11-M - □/□ Modelo de transformador de potencia de baja pérdida que significa:

S: Representa un transformador trifásico

11: código de nivel de rendimiento

M: Representa completamente cerrado

□/□: representan respectivamente la capacidad nominal KVA/nivel de voltaje

El rendimiento del transformador trifásico S11-M 200KVA cumple con el estándar nacional GB1094-1996 "Transformadores de potencia" GB/T6451-1999 "Parámetros y requisitos técnicos para transformadores de potencia trifásicos sumergidos en aceite" . El núcleo de hierro está hecho de láminas de acero al silicio laminadas en frío de alta calidad, con costuras escalonadas de tres niveles y superficie recubierta con pintura de curado, lo que reduce las pérdidas y el ruido; La bobina está enrollada con alambre de cobre libre de oxígeno de alta calidad y la disipación de calor adopta una nueva estructura de canal de aceite. El diseño es razonable y el proceso de aislamiento está optimizado para mejorar la resistencia mecánica y la resistencia a cortocircuitos. La apariencia es hermosa y elegante y el funcionamiento es confiable. Ampliamente utilizado en subestaciones y redes eléctricas urbanas y rurales.

2, características del producto:

1. El núcleo del transformador S11-M-200KVA es una sección transversal circular casi pura sin costuras y sin graduar hecha de material de tira de acero al silicio. El yugo de hierro y la columna del núcleo de hierro están conectados con esquinas redondeadas y el núcleo de hierro tiene una forma cerrada.

2. Las bobinas de alto y bajo voltaje del transformador de potencia están enrolladas directamente en el núcleo de hierro, con buena concentricidad y resistencia a cortocircuitos.

3. Debido a la estructura especial del núcleo del transformador trifásico de 200 KVA, que está hecho de láminas de acero al silicio laminadas en frío de alta calidad con orientación cristalina y recocido, la pérdida sin carga del transformador S11-M de 200 KVA se reduce en un 30%, la corriente sin carga se reduce en un 70% y el ruido se reduce en aproximadamente 8 decibeles en comparación con el tipo S9 de la misma capacidad.

4. Cancelar el tanque de almacenamiento de aceite. Usando un tanque de aceite de placa corrugada, el cambio de volumen de aceite inducido por la temperatura se ajusta mediante la elasticidad de la placa corrugada para aislar el aceite del transformador del aire y prolongar la vida útil.

5. El uso de tanques de aceite corrugados para aumentar la temperatura ocupa un área pequeña y tiene una apariencia hermosa.

6. El procesamiento de núcleos de hierro totalmente mecanizado reduce la intensidad de la mano de obra, mejora la calidad del producto y estabiliza la calidad.

3, parámetros técnicos

Parámetros técnicos del transformador de ahorro de energía de baja pérdida de la serie S11 de 10 kV

Alto voltaje: 10kV (6, 6,3, 10, 10,5, 11)

Bajo voltaje: 0.4kV

Grupo de conexión: Yyn0 o Dyn11

Rango de regulación de voltaje: ± 5% o ± 2x2,5%

¿Cuánto cuesta el transformador de 200 kva?

Precio del transformador sumergido en aceite de 200kVA: USD2*14,00/SET

El transformador trifásico S11-M 200KVA adopta el estándar de diseño unificado nacional, con una estructura de aislamiento avanzada y razonable, una fuerte resistencia a cortocircuitos y su rendimiento alcanza el nivel de productos internacionales similares. En comparación con el producto tipo S9, la pérdida promedio sin carga disminuye un 10,25 %, la corriente sin carga disminuye un 37,7 % y la pérdida de carga promedio disminuye un 22,4 %. La estructura es razonable y la apariencia es hermosa. Según los requisitos del usuario, el tanque de aceite puede ser disipador de calor de láminas y tubos, lo que lo convierte en el producto de ahorro de energía más utilizado en los últimos años.
