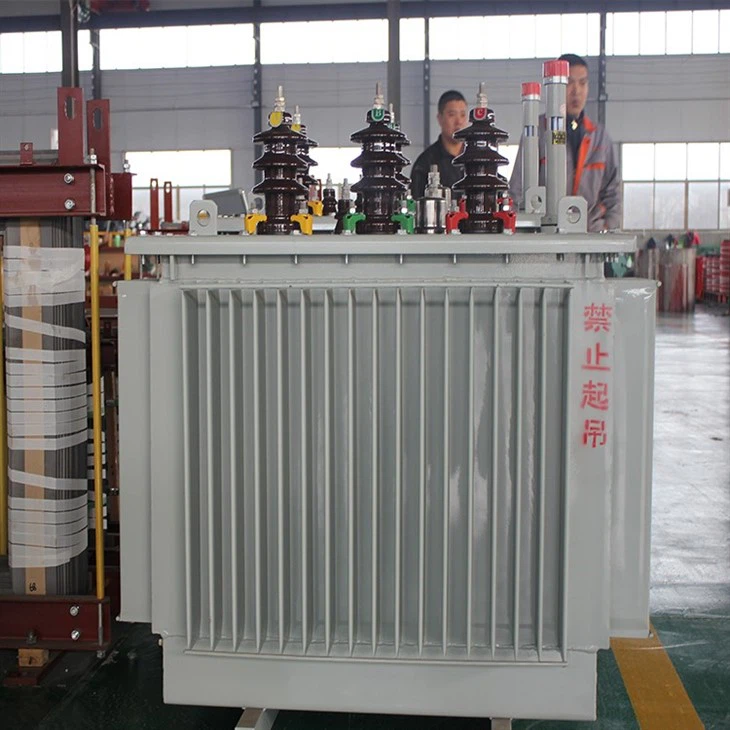

Transformador 250 KVA

1

Modelo

S-M-250/10

2

Material del núcleo de hierro

Chapas de acero al silicio orientadas laminadas en frío

3

Estructura de núcleo de hierro

Laminación

4

Devanado de alto voltaje

Kv

10

5

Devanado de baja tensión

Kv

0.4

6

Corriente nominal de alto voltaje

A

14.43

7

Corriente nominal de baja tensión

A

360.8

8

Grupo de conexión

Dyn11

9

Frecuencia nominal

Hz

50

10

Capacidad nominal

Kva

250

11

Número de fase

3

12

Método de regulación de voltaje

Cambio de toma fuera del circuito

13

Posición de regulación de voltaje

V

Lado AT

14

Rango de regulación de voltaje

±5% o ±2X2,5%

15

método de enfriamiento

EN UNA

Nivel de aislamiento del transformador sumergido en aceite SM-250/10

1

Tensión de impulso de onda completa de relámpago de devanado de alto voltaje (pico)

Kv

75

2

Tensión de impulso tipo rayo del devanado de alta tensión (pico)

85

3

Tensión soportada nominal de frecuencia industrial de corta duración del devanado de alta tensión (valor efectivo)

Kv

35

4

Tensión soportada nominal de frecuencia industrial de corta duración del devanado de baja tensión (valor efectivo)

Kv

5

Aumento de temperatura del transformador de 250 KVA

1

Aceite superior

K

55

2

Bobinado (promedio)

65

3

Bobinado (punto de acceso)

78

4

Núcleo de hierro, tanque de combustible y superficie estructural.

75

Pérdida sin carga del transformador de 250 KVA

1

Pérdidas sin carga a frecuencia y tensión nominales

kilovatios

0.26

Corriente sin carga del transformador sumergido en aceite SM-250/10

1

100% voltaje nominal

%

0.9

Pérdida de carga del transformador sumergido en aceite SM-250/10

1

Grifo principal (75 grados)

kilovatios

2.56

Impedancia del transformador de 250 KVA

1

Grifo principal

%

4.0

Nivel de ruido

dB

53
